無鉛回流曲線:浸泡類型與傾斜類型

來源:本站     時間:2020/03/14
回流焊接是將焊膏加熱并變?yōu)槿廴跔顟B(tài)以便將元件引腳和PCB焊盤永久連接在一起的過程。

這個過程有四個步驟/區域 - 預熱,浸泡,回流和冷卻。

用于SMT組裝工藝的無鉛焊膏的傳統梯形型材基材:
  1. 預熱區:預熱通常是指將溫度從常溫升高到150℃和從150℃升高到180℃。從正常到150℃的溫度升高小于5℃/秒(在1.5℃?3℃ °C /秒),150℃至180℃之間的時間約為60?220秒。 緩慢加熱的好處是讓糊狀蒸氣中的溶劑和水按時出來。 它還可以讓大型組件與其他小型組件一起加熱。

  2. 浸泡區:從150℃到合金熔點的預熱時間也被稱為浸泡時間,這意味著助焊劑變得活躍并且正在去除金屬表面上的氧化的替代物,因此它準備好制造良好的焊點元件引腳和PCB焊盤之間。

  3. 回流區:回流區也稱為“液相線以上時間”(TAL),是達到最高溫度的過程的一部分。 常見的峰值溫度比液相線高出20-40°C。

  4. 冷卻區:在冷卻區,溫度逐漸下降并形成牢固的焊點。 需要考慮最大允許冷卻斜率,以避免發生任何缺陷。 建議冷卻速率為4°C / s。

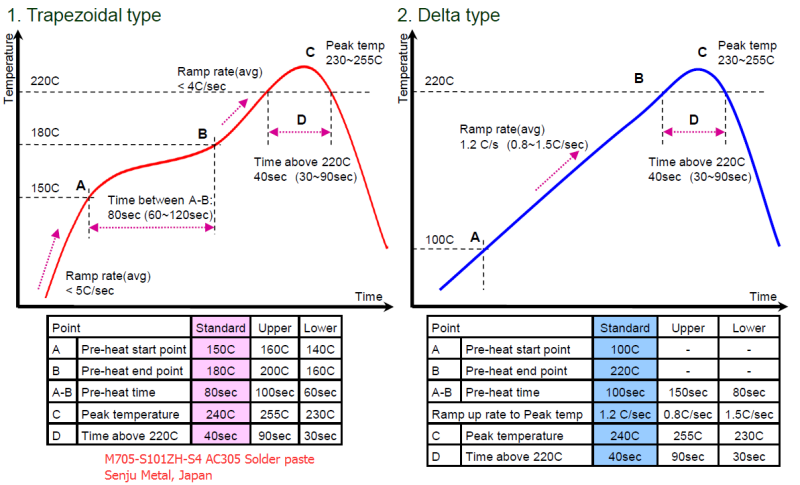

回流過程中涉及兩種不同的配置文件 - 浸泡類型和滑動類型。

浸泡類型與梯形類似,而塌陷類型為三角形。 如果電路板簡單并且電路板上沒有復雜的組件,例如BGA或大型組件,則滑動式型材將是更好的選擇。
