PCB制造數據文件要求

來源:本站     時間:2020/03/19



 在開始查看報價之前,請先了解您需要提供哪些信息,以確保PCB制造流程順利進行。

PCB格柏?cái)?shù)據包

格柏?cái)U(kuò)展(RS274X)是首選。 這應該被設置為您的CAD系統的默認輸出文件類型。 所有其他文件類型必須最終以RS274X作為繪圖作品。 從RS274X開始消除了解釋錯誤。

帶有單獨光圈列表的舊式Gerber文件只有在您擁有的情況下才可以使用。 但是,它們會導致加載延遲。光圈輸入中的錯誤甚至可能導致您的設計被破壞,導致您的整個訂單被廢棄。

ODB ++是可以接受的。 它應該始終以單個壓縮文件提供,通常具有.TGZ擴展名。 DXF文件是可以接受的,但請注意,將它們轉換為Gerber格式進行照片打印的過程可能會出現錯誤。 我們總是在使用前提供檢查地塊以供您審查和批準。 鑒于DXF文件不是生產就緒的,它們需要支付一次性數據準備費用。 它們也不適用于快速周轉訂單 。 除了生產時間外,還需要添加1周的時間進行數據準備。在某些情況下,Epec可以使用以上未列出的其他文件格式。 在下訂單之前,請打電話告訴我們您的產品。 我們將審查,看看我們是否可以使用它。

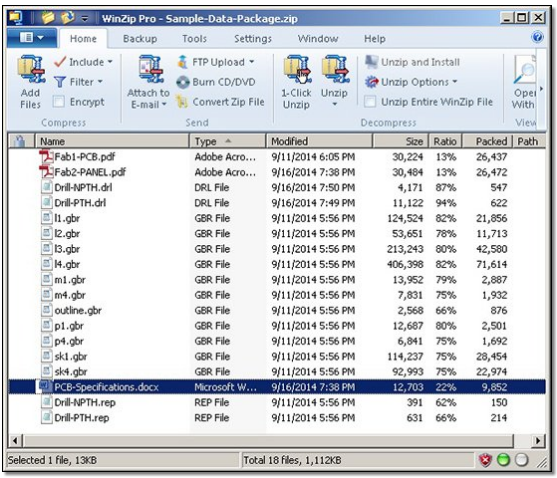

PCB制造數據包示例


必要的文件來制造你的PCB

以下列出了制造印刷電路板時應包含的所有必要文件。

  • 所有的銅層

  • 所有阻焊層,絲印和粘貼層

  • 如果可能的話,準確的輪廓,切口,槽等

  • 一個Excellon格式的ASCII鉆孔文件用于每個鉆孔循環(通過,盲孔或埋孔,開槽等)鉆孔文件應包括帶有直徑信息的工具代碼。

  • 一個或多個制造圖紙或類似文件

包含在電路板制造說明中的信息

  • 具有公差的孔尺寸,以及電鍍狀態信息(PTH / NPTH)

  • 電路板外形尺寸,包括公差

  • 孔或其他機械特征到邊緣尺寸

  • 完成內部和外部層的銅重量

  • 帶有公差的PCB厚度和測量標準

  • 表面處理偏好

  • 焊接面罩要求

  • 絲網印刷要求

  • 任何附加要求(阻抗控制,特定電介質厚度,通孔堵塞等)

  • 技術聯系信息

  • 對于以組件形式交付的印刷電路板,描述或繪制所需布局。

深圳市銘華航電SMT貼片加工:可接受的PCB制造圖紙文件格式

  • RS274X Gerber(.gbr,.pho等)

  • Adobe Acrobat(.pdf)

  • AutoCAD(.dwg或.dxf)

  • HPGL(.hpg,.plt)

  • 圖形文件(.jpg,.gif,.tif等)

  • ODB ++(.tgz)

  • 自述文件(.doc,.txt,.rpt)
