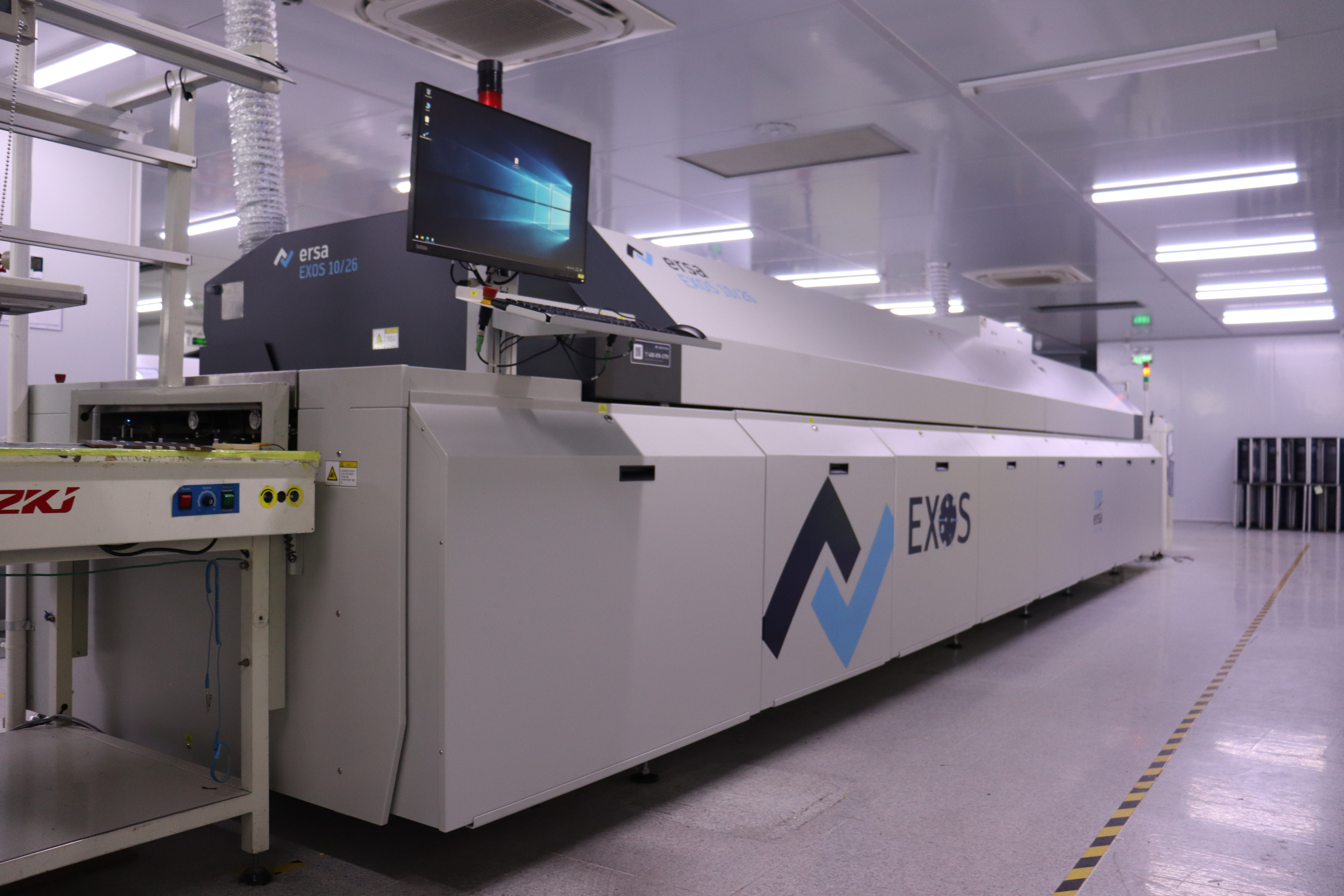

真空回流焊，你知道多少？小銘新成員到來--埃莎EXOS 10/26真空回流焊
隨著電子產品的功能不斷增強，印制電路板的集成度越來越高，器件的單位功率也越來越大，特別是在通信、汽車、軌道交通、光伏、軍事、航空航天等領域，大功率晶體管、射頻電源、LED、
IGBT、MOSFET 等器件的應用越來越多，這些元器件的封裝形式通常為 BGA、QFN、 LGA、CSP、TO 封裝等，其共同的特點是器件功耗大，對散熱性能要求高，而散熱焊盤的空洞率會直接影響產品的可靠性。由于受到空洞的影響，焊點的機械強度會下降，而且熱阻增大，電流通路減小，會影響焊點的導熱和導電性能，從而降低器件的電氣可靠性。
在 IPC-A-610、IPC7095、IPC7093 等規范中，對于 BGA、BTC 類封裝器件的焊點空洞進行了詳細描述，對于可塌落焊球的 BGA 類器件，規定空洞率標準為 30%，而其它情況均沒有明確標準，需要制造廠家與客戶協商確定;對于大功率器件的接地焊盤，一些高可靠性產品的用戶對空洞率的要求往往會高于行業標準，進一步降低到10%，乃至更低。
因此，對于如何減少此類 SMT 器件焊點中的空洞，是提升產品質量與可靠性的關鍵問題之一。行業內目前有多種解決方案，如采用低空洞率焊膏、優化 PCB 焊盤設計、采用點陣式網板開孔、在氮氣環境下焊接、使用預成型焊片，等等。但最終的效果并不不是很理想，針對大面積接地焊盤，但很難將空洞率穩定控制在 10% 以下。貼片器件在回流焊接之后，焊點里通常都會殘留有部分
空洞，焊點面積越大，空洞的面積也會越大;其原因是由于在熔融的焊料冷卻凝固時，焊料中產生的氣體沒有逃逸出去，而被“凍結”下來形成空洞。影響空洞產生的因素是多方面的，與焊膏選擇、
器件封裝形式、焊盤設計、 PCB 焊盤表面處理方式、網板開孔方式、回流曲線設置等都有關系。
小銘采用真空回流焊接工藝可以穩定實現 3% 以下的空洞率，是解決空洞率問題非常有效的手段。真空回流焊接工藝對于去除焊點空洞有非常顯著的作用，在真空條件下，通過合理設定工藝參數，
均可以穩定實現 5% 以下空洞率的批量生產。
