SMT貼片加工名詞解釋：什么是BOM、DIP、 SMT 、SMD
二十世紀八十年代，SMT生產工藝日益完善，用于表層安裝技術的元器件大批量生產制造，價格大幅降低，各種技術性能好，價格便宜的設備陸續面世，用SMT組裝的電子設備具備體型小，性能好、功能全、價格低的優勢，故SMT作為全新一代電子裝聯技術，被普遍地應用于航空、航天、通訊、計算機、醫用電子、汽車、辦公自動化、家用電器等各個領域的電子設備裝聯中。接下來我們來了解一下SMT貼片加工名詞解釋：什么是BOM、DIP、 SMT 、SMD。

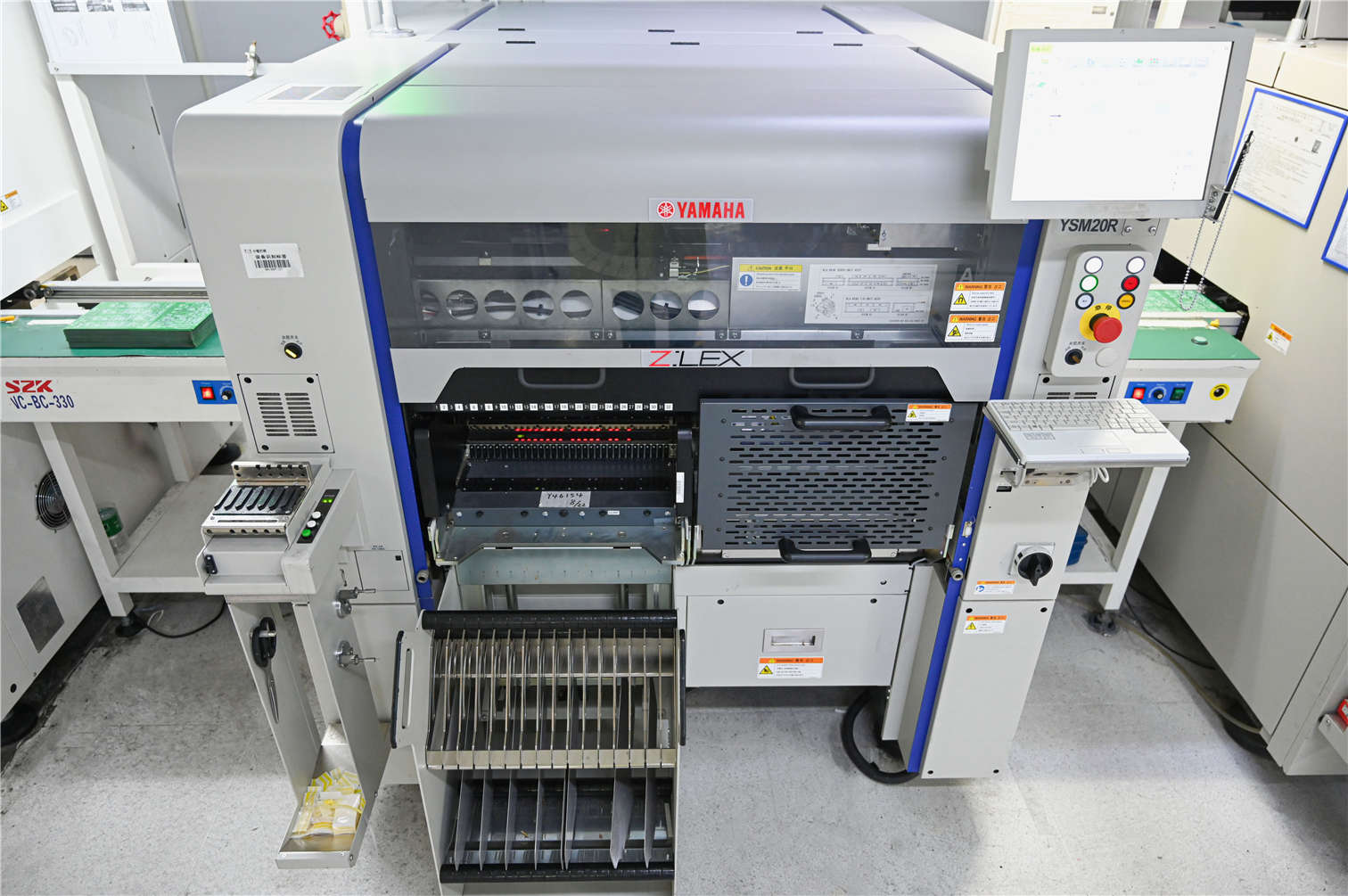

SMT貼片加工
BOM
物料清單（BillofMaterial，BOM）以數據類型來敘述產品構造的文件就是物料清單，SMT加工BOM包括物料名稱，使用量，貼片位置號，BOM是貼片機編程及IPQC確定的重要環節。DIP封裝（DualIn-linePackage）也叫雙列直插入式封裝技術，指選用雙列直插方式封裝的集成電路芯片，絕大部分中小規模集成電路均選用這種封裝類型，其引腳數通常不超過100。DIP封裝的CPU芯片有二排引腳，需要插入到具備DIP構造的芯片插座上。
SMT
表層貼片技術，英文稱作"SurfaceMountTechnology",簡稱SMT，它是將表層貼片元器件貼、焊到印制電路板表層要求位置上的電路裝聯技術。具體地說，就是首先在印制板電路盤上涂布焊錫膏，再將表層貼片元器件精確地放進涂有焊錫膏的焊盤上，通過加熱印制電路板直到焊錫膏熔化，冷卻后便完成了元器與印制板之間的互連。
SMD
SMD表層貼片器件(SurfaceMountedDevices),"在電子線路板生產的初始階段，過孔裝配完全由人力來完成。第一批自動化機器推出后，它們可放置一些簡易的引腳元件，可是繁瑣的元件仍需要手工制作放置方能進行波峰焊。表層貼片元件在大概二十年前推出，并從此開創了一個新紀元。從無源元件到有源元件和集成電路，最后都變成了表層貼片器件(SMD)并可通過拾放機器設備進行裝配。在較長一段時間內大家都認為所有的引腳元件最后都可選用SMD封裝。
以上的這些內容就是關于SMT貼片加工名詞解釋：什么是BOM、DIP、 SMT 、SMD的相關內容，如果您想要了解更多關于SMT貼片加工的相關內容，歡迎聯系在線客服，我們必將竭誠為您服務。
